NAKANISHI中西小口徑19毫米氣動主軸MSS-19

文章出處：NAKANISHI高速主軸一級代理商人氣：-發表時間：2022-11-25 14:25:00

NAKANISHI中西小口徑19毫米氣動主軸MSS-19 Series

NAKANISHI中西小口徑19毫米氣動主軸，外徑φ19mm的一體式直型氣動馬達主軸，短小的主軸可以適用在小型數控加工、數控車床或者專用機器有限的位置上，由于是氣動驅動，相對來說比較經濟。

中西外徑19mm氣動主軸產品特點

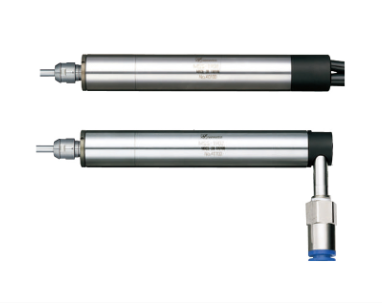

中西<a href='/qidongzhuzhou.htm' class='keys' title='點擊查看關于氣動主軸的相關信息' target='_blank'>氣動主軸</a>19mm.png

(1)本系列氣動馬達主軸是本類型中輸出轉速最高的；

(2)外殼由不銹鋼SUS416材質制造，具有優良的耐久性；

(3)整體為結構緊密的一體式，帶主軸和氣動馬達，氣動馬達接線類型有直桿型和直角型（RA）可供選擇。直角型空氣連接馬達的轉速比直桿型電機轉速小10%；

(4)在排氣管上使用消音器，大大降低了由氣壓渦輪風扇產生的噪音；

(5)行星齒輪減速系統是應用在一些MSS系列氣動馬達主軸上，減速比為1/4或1/16。

中西外徑19mm氣動主軸型號產品參數

型號	MSS-1930R	MSS-1930RA	MSS-1908R	MSS-1908RA	MSS-1902R	MSS-1902RA
馬達接線類型	直桿型	直角型	直桿型	直角型	直桿型	直角型
轉速0.5MPa	30000min-1	30000min-1	8000min-1	8000min-1	2000min-1	2000min-1
扭矩	9.2cN·m	9.2cN·m	36 cN·m	36 cN·m	141cN·m	141cN·m
重量	190g	239g	225g	274g	241g	290g

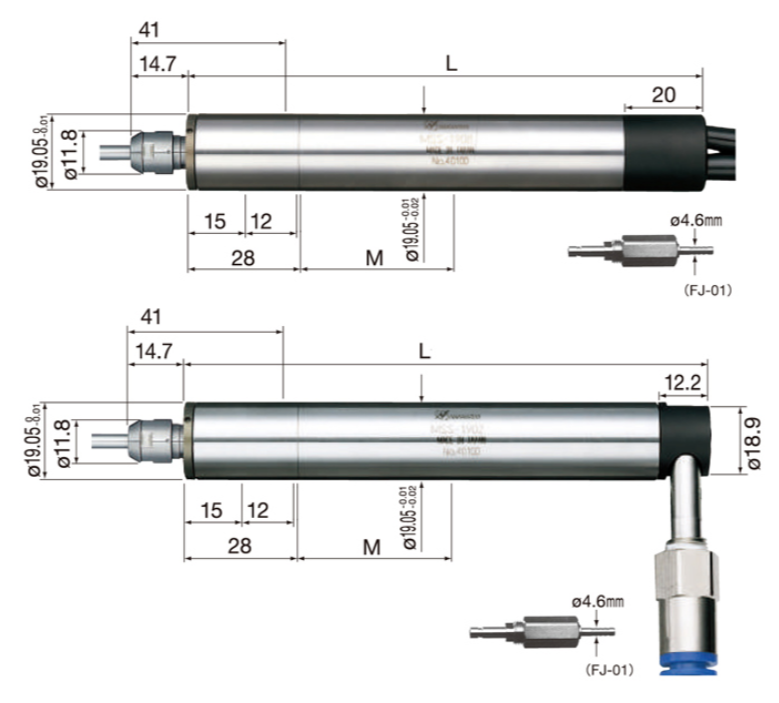

主軸總長度	110.9mm	103.1mm	126.8mm	119.0mm	141.0mm	133.2mm
夾持范圍	23mm	23mm	39mm	39mm	53mm	53mm
空氣消耗量	155Nl/min
外徑	Φ19.05mm（工具最大深入41mm）
適用夾頭	Φ0.5~φ4.0 mm（CHA系列）
主軸精度	2μm以內
功率	72W
