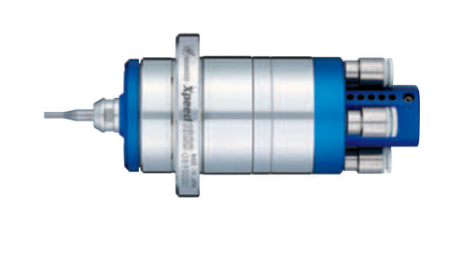

日本·Nakanishi中西超高速高精度氣浮主軸Xpeed1600

日本·Nakanishi中西超高速高精度氣浮主軸Xpeed1600，轉速高達160000 min-1，可用于高精度小直徑鉆孔、內部陶瓷的磨削，需要超高轉速的各類精加工。

超高速高精度氣浮主軸Xpeed1600特點

    （1）超高轉速，高精度，氣動馬達主軸，適合小直徑鉆孔加工；

    （2）氣動馬達驅動，允許長時間允許不會產生熱量；

    （3）非接觸式旋轉可延長主軸的壽命，主軸跳動精度在1μm以?xún)?nèi)；

    （4）采用氣浮軸承。

超高速高精度氣浮主軸Xpeed1600產品參數

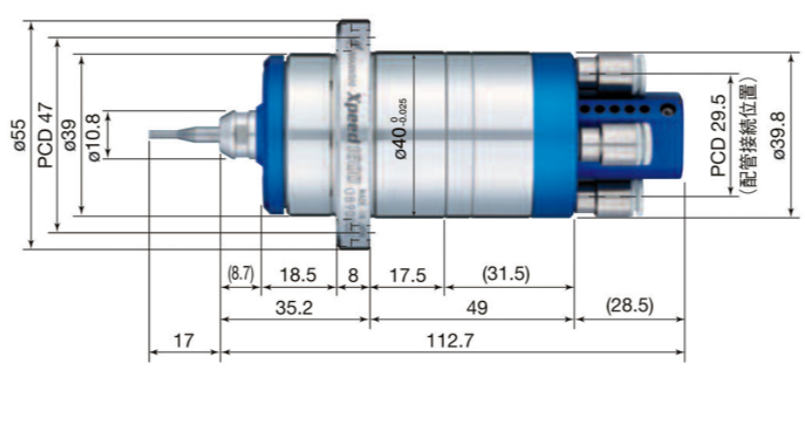

超高速高精度氣浮主軸Xpeed1600產品尺寸

超高速高精度氣浮主軸Xpeed1600產品功能

    1、主體安裝方法：法蘭安裝（M3螺栓，8個定點位，45?角）

    2、軸承類型：氣浮軸承

    3、適當空氣壓力：0.6MPa

    4、空氣軸承耗氣量：40NL/min

    5、空氣渦輪適當空氣壓力：0.15~0.45MPa

    5、空氣渦輪耗氣量：160NL/min

    6、承載承載能力：徑向15N，軸向：小于25N（氣浮軸承供氣壓力0.6MPa）

    7、可用最大直徑：小于2.0mm磨石（4.0mm柄）

    8、軟管直徑：軸承用φ4mm（2處連接位）渦輪供氣φ6mm（2處連接位）

    9、其他：旋轉速度標記檢測

超高速高精度氣浮主軸Xpeed1600標準配件

    筒夾：φ4.0mm（CHA-4.0AA）/ 螺帽（CHN-3A）

    軟管：φ6mm透明軟管（2m）：1條、φ6mm藍色軟管（2m）：1條、φ6mm插頭：2個、φ4mm插頭：2個

    測試棒（φ2.0mm×φ4.0mm×34L）：1根

    扳手：扭力扳手（10mm）：1把、內六角扳手（2mm）：1把

    內六角螺栓（M8  M8×5L）：1個、墊片（M3用）：1片

超高速高精度氣浮主軸Xpeed1600選件

筒夾（CHA系列）：φ3.0~φ4.0mm
